SYDPGCD-012-DP120W低频无极灯工厂灯实拍安装步骤

    SYDPGCD-012-DP120W低频无极灯工厂灯/工矿灯为东莞商友照明新款地雷型电器箱配16寸波纹雷达镜面灯罩，地雷型电器箱采用高压铸铝密封性能强，具有防水、防尘、防腐等特性；建议使用于粉尘、湿气比较大的场所。此灯采用固定支架固定灯罩、电器箱和灯管。下面是SYDPGCD-012-DP120W低频无极灯工厂灯安装步骤（可下载电子档）

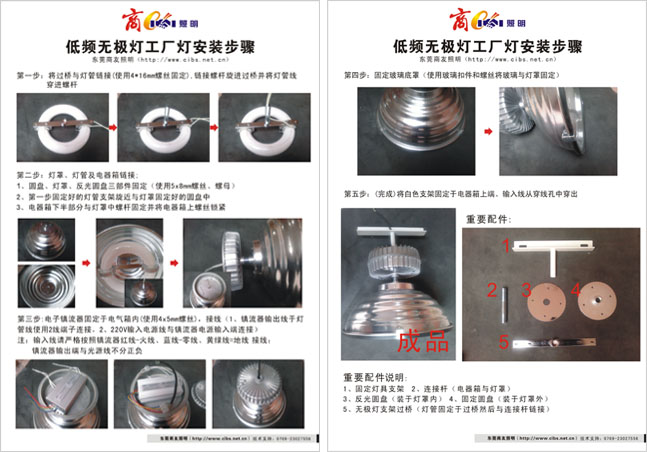

第一步：将过桥与灯管链接(使用4*16mm螺丝固定),链接螺杆旋进过桥并将灯管线穿进螺杆
第二步：灯罩、灯管及电器箱链接;
1、圆盘、灯罩、反光圆盘三部件固定（使用5x8mm螺丝、螺母）
2、第一步固定好的灯管支架旋近与灯罩固定好的圆盘中
3、电器箱下半部分与灯罩中螺杆固定并将电器箱上螺丝锁紧
第三步:电子镇流器固定于电气箱内(使用4x5mm螺丝)，接线（1、镇流器输出线于灯
管线使用2线端子连接，2、220V输入电源线与镇流器电源输入端连接）
注：输入线请严格按照镇流器红线-火线、蓝线-零线、黄绿线=地线 接线；镇流器输出端与光源线不分正负
第四步：固定玻璃底罩（使用玻璃扣件和螺丝将玻璃与灯罩固定）




实物安装步骤PDF文件下载：

SYDPGCD-012-DP120W低频无极灯工厂灯安装步骤

工程案例：我公司为深圳市盐田港闸口节能改造提供低频无极灯工厂灯/工矿灯
