LED所需电源(市电、变压器、开关电源)知识讲解

一、市电
1、什么是市电？亦即是我们通称的交流电（AC），交流电成分包含：电压、电流、频率三种，其频率分为50Hz与60Hz两种，电压分布由100V~240V，国内市电一般都是50Hz和220V，正常的交流电波形为正弦波。
2、什么是三相电？即幅值相等、频率相等、相位互差120º的电源叫三相电。
3、相与相的电压是相电压，市电中的相电压为308V，实际上三相电不但有380V，还有10KV、35KV、110KV、220KV以及500KV。相与中心线之间的电压是线压，电压为220V。
4、功率因素
   这个数值通常介于0.5～1之间，而且其绝对数值不能大于1，它是实际功率（W）与消耗功率（VA）值之间的比数，比数高则本身的效能好，通常应大于0.8，越大越好。

二、变压器
1、什么叫变压器？
   变压器是变换交流电压、电流和阻抗的器件。当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。
2、变压器的分类
（1）按冷却方式分：
①干式（自冷）变压器   ②油浸（自冷）变压器   ③氟化物（蒸发冷却）变压器
（2）按防潮方式分：
 ①开放式变压器   ②灌封式变压器   ③密封式变压器
（3）按铁芯或线圈结构分类：
 ①芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）
 ②壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）
 ③环型变压器
 ④金属泊变压器
   （4）按电源相数分类
 ①单相变压器  ②三相变压器  ③多相变压器
   （5）按用途分
 ①电源变压器   ②调压变压器   ③音频变压器   ④中频变压器  ⑤高频变压器 ⑥脉冲变压器
3、电源变压器的特性参数
   （1）工作频率：50Hz
   （2）额定功率：在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。
   （3）额定电压：指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。
   （4）电压比：指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。
   （5）空载电流：变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。空载电流由磁化电流（产生磁通）和铁损电流（由铁芯损耗引起）组成。对于50Hz电源变压器而言，空载电流基本上等于磁化电流。
   （6）空载损耗：指变压器次级开路时，在初级测得功率损耗。主要损耗是铁芯损耗，其次是空载电流在初级线圈铜阻上产生的损耗（铜损），这部分损耗很小。
   （7）效率：指次级功率P2与初级功率P1比值的百分比。通常变压器的额定功率愈大，效率愈高。
   （8）绝缘：表示变压器个线圈之间，各线圈与铁芯之间的绝缘性能，绝缘电阻的高低与所使用的绝缘材料的性能，温度高低和潮湿程度有关。
4、我们公司产品主要配备的变压器概况
（1）主要功率型号有：100W、150W、300W、500W、
1000W

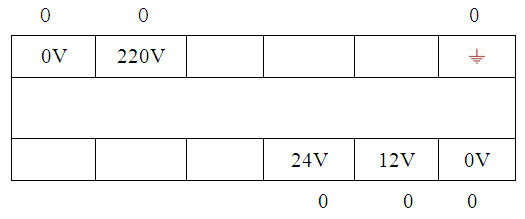

（2）标识：

（3）适用范围
①海拔高度不超过1000米
②周围介质温度不高于+40℃，不低于-30℃；
③空气相对湿度不大于85%；
④在无爆炸危险的介质中，且介质中无足以腐蚀金属和
破坏绝缘的气体及导电尘埃的地方；
⑤无剧烈震动和冲击的地方，不受雨雪侵袭的场所。
（4）技术特征
    变压器初次级绕组分开绕制，当次级只有一个绕组时，它担负变压器的全部额定容量，次级如兼有控制，照明及指示绕组时，则按各绕组容量分配分别绕制，对单绕组且有中间抽头的变压器，其各中间抽头容量，皆小于变压器的额定容量，只有最高电压输出端可担负额定容量。
（5）使用及维护
①在变压器铭牌容量内可长期使用，切勿过载；
②变压器的开箱后，核对铭牌所列各项数据是否符合；
③检查引线螺丝与接线板，在运输途中是否受到损坏；
④使用前应先检查电压是否相符，注意输入、输出端不可接反；
⑤变压器接地螺丝应与地线连接；
⑥若变压器作备用时，应妥善保存，包封好放置在干燥、通风、良好的地方，避免损坏。

三、开关电源
1、什么叫开关电源？
    就是通过电子线路组成开关（方波）震荡电路来达到对电能的转换。开关电源是相对线性电源说的 ，输入端直接将交流电整流成直流电，再在高频震荡电路的作用下，用开关管控制电流的通断，形成高频脉冲电流，在电感（高频变压器）的帮助下，输出稳定的低压直流电。由于变压器的磁芯大小与它的工作频率的平方成反比，频率越高铁芯越小。这样就可以大小见效变压器，使电源减轻重量和体积。而且由于直接控制直流，使这种电源的效率比线性电源高很多。开关电源中的调整管工作在截止区和饱和区，截止时断开，饱和时闭合。
2、开关电源的技术参数
①输入电压；AC220V
②输出电压：DC+9、DC+12、DC+15、DC+18、DC+24、DC+36等等
③额定功率：15W、20W、30W、50W、80W、100W、200W等
④额定电流：按各种额定公里而定
 3、开关电源的种类
（1）按防护划分
①防水开关电源
②非防水开关电源
（2）按输出电压范围划分
①可调
②不可调
（3）按次级组数划分
①单路输出
②多路输出
a、同电压多路输出
b、不同电压多路输出

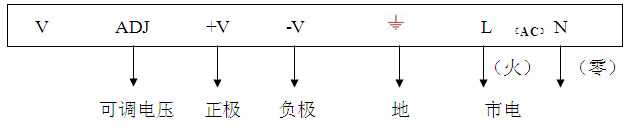

4、标识

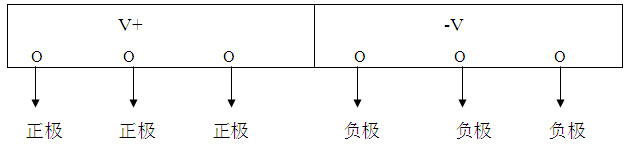

多路同电压输出

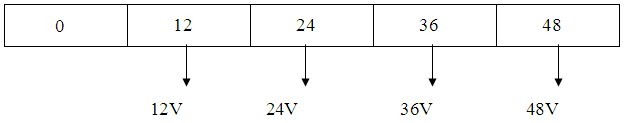

多路不同电压输出
